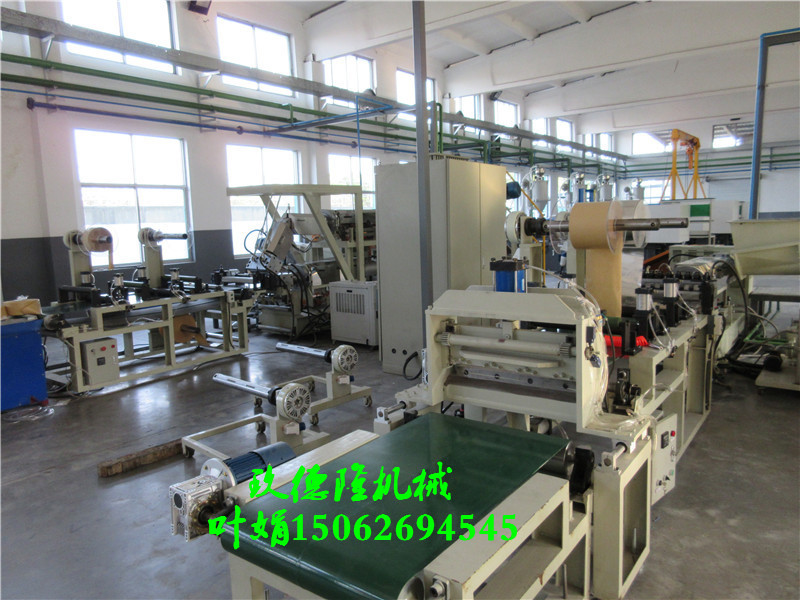

120/80强制喂料机（公司专利）——JDL-80单螺杆挤出机——液压板式换网-----模具接口------

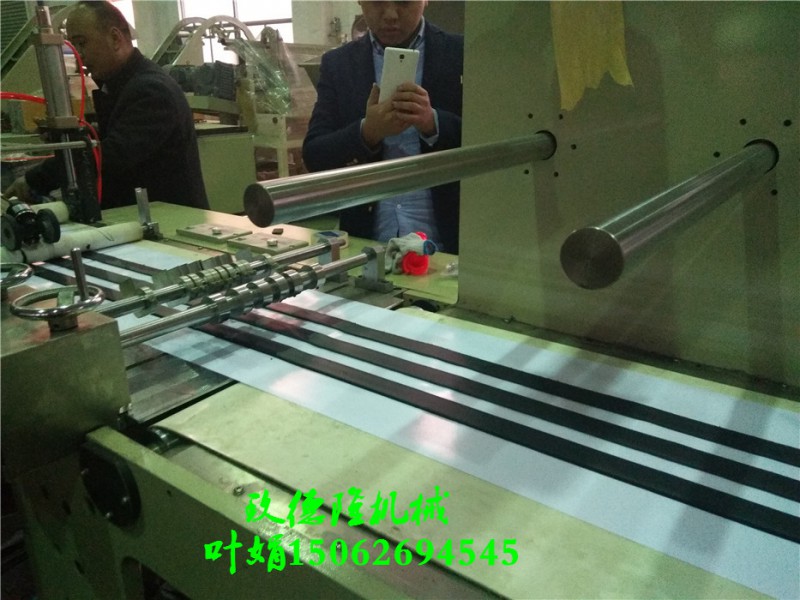

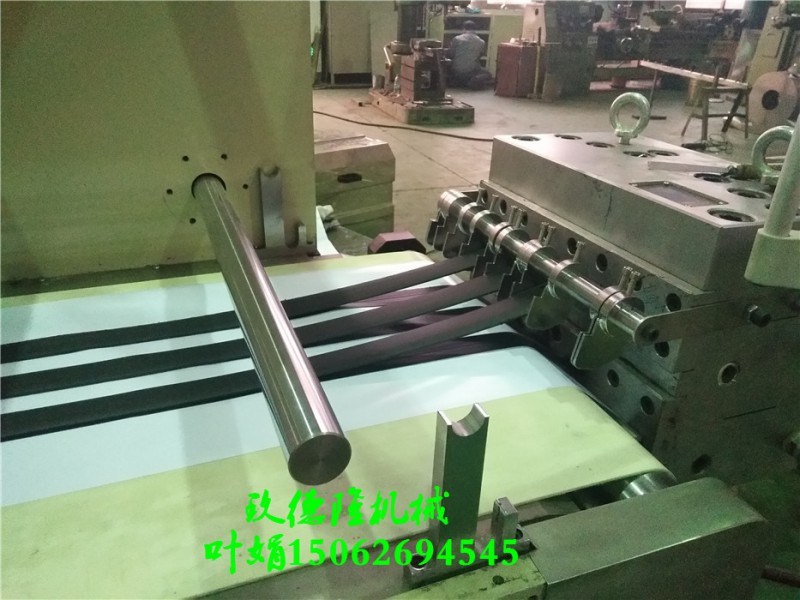

模外复合橡胶专用模具-----模具温控系统（模温机）-----2.5米硅橡胶输送带-------自重压辊----气动压棍----上下覆膜装置------切边及包边系统------橡胶切片机---输送带------主机控制系统采用：PLC控制系统带远程监控系统
丁基胶泥板设备技术配置
（一）130/100强制喂料机（公司专利）
1、喂料螺杆；直径：φ130mm；长度：300mm
2）喂料螺杆材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；
3）喂料螺杆芯部通油加热；
4）130/100喂料机机筒。机筒为相应配套型。基材采用优质合金钢，并经氮化处理。螺杆氮化深度为0.2～0.6mm，氮化硬度为HV740～940。机，氮化镀铬处理，表面光洁度高。螺杆工作长度：300mm
5）130/100强制喂料机料斗：内表面抛光、镀硬铬处理，光洁耐磨。
6）130/100强制喂料机料斗双层结构；采用油加热
（二）JDL-100挤出机
1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）:
2、主电机：:
1）交流电机；
2） 功率：45kw；
3）“江淮”品牌；电机
4）“三晶”变频调速器。
3、螺杆
1）直径：φ100mm；长径比：14:1；
2）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；
3）螺杆芯部通油冷却；
4、料筒
1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；
2）螺筒采用水冷却，盘铜管加强制作工艺改进，铜管孔焊接嘴满焊并带加强固定，防止此处漏水；
3）料筒外加不锈钢防护罩，要求防护罩与机座相联；
4）加热区段：采用优质铸铝加热器
5、模温机油冷却系统
1）模温机油泵功率：0.15KW
2）软油管与机体分离，便于清洗和维修；
3）电热功率：（3kw*1）
4）主循环油管直不锈钢材质
5）不锈钢油箱,清理;维护方便
6）0.55m2热交换器1台
7）模温机放在床身里面
6、哈佛换网系统：:
1）换网器
2）位置：固定位置在机筒出料端和机头之间；
3）板式过滤自动换网器，流量截面为圆形；
4）配置铸铜加热器2片；
7.模具接口
1)模具接口;采用喇叭结构
2)智能温控加温;冷却系统
3)带测量压力传感器系统
（三）120/80强制喂料机（公司专利）
1、喂料螺杆；直径：φ120mm；长度：300mm
2）喂料螺杆材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；
3）喂料螺杆芯部通油加热；
4）120/80喂料机机筒。机筒为相应配套型。基材采用优质合金钢，并经氮化处理。螺杆氮化深度为0.2～0.6mm，氮化硬度为HV740～940。机，氮化镀铬处理，表面光洁度高。螺杆工作长度：300mm
5）120/80强制喂料机料斗：内表面抛光、镀硬铬处理，光洁耐磨。
6）120/80强制喂料机料斗双层结构；采用油加热
（四）JDL-80挤出机
1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）:
